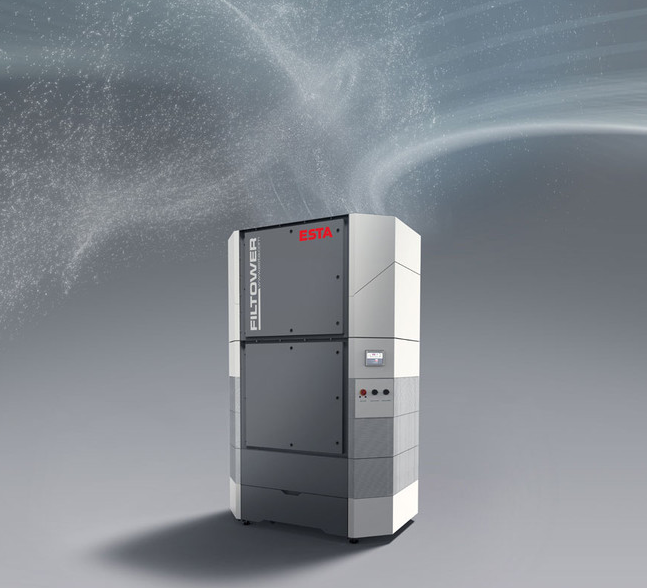

Csővezeték nélküli szűrőtornyok a munkaterületen való maximális rugalmasságért.

A FILTOWER sorozat termékeit akkor használják, amikor a por, füst és olajköd helyileg történő elszívása önmagában nem elegendő, vagy ha a közvetlen elszívás nem praktikus nagy és összetett munkadaraboknál. Az éves fűtési költségek legfeljebb 70%-a megtakarítható a FILTOWER rétegszellőztető rendszerrel.

A szűrőtorony alkalmazása

  • Alkalmazási területek
    • kiegészítő megoldás lehet a munkahelyi por határértékeinek betartásához, ha a helyileg történő elszívás önmagában nem elegendő
    • a közvetlen elszívás támogatása
    • a helyiségben lévő levegő minőségének javításához
    • hegesztési eljárásokhoz, melyek esetén a helyi elszívás nem praktikus
  • Ideális az alább folyamatok esetén
    • hegesztés, forrasztás
    • csiszolás, polírozás
    • vágás, marás
  • Különböző porfajták esetén alkalmazható
    • hegesztési és forrasztási füst
    • finom por
    • műanyagpor
    • kémiai porok
    • ömlesztett anyagok alkalmazása
    • aeroszolok
    • olaj-és emulziós köd
    • gőzök

Helyhez kötött telepítés

A csarnokszellőztető rendszerek nem igényelnek légcsatorna-hálózatot, közvetlenül a termelési csarnokban felállíthatók.

JET-es szűrőtisztítás

A sűrítet levegős szűrőtisztító automatikusan egyenként megtisztítja a szűrőpatronokat az elszívó művelet közben és után.

W3 engedély

Hegesztési füstök elszívásához ötvözött acél esetén is.

Előnyei

  • a csarnokban dolgozó alkalmazottak levegőjének minősége javul
  • támogatott a törvényben előírt porhatárértéknek megfelelően
  • Plug&Play szűrőtorony: felállítás – áramba kötés és sűrített levegő bekötése – kész!
  • az elszívás nagy teljesítményű, a működése csendes
  • nincs szükség légcsatornák telepítésére
  • alkalmazása rugalmas, könnyen mozgatható targoncával vagy daruval
  • alacsony üzemi költségek a tisztítható tartós szűrőpatronoknak köszönhetően

Sajátosságok

  • a fűtési költségek akár 70%-os megtakarítása a visszavezetett levegővel működő rendszernek köszönhetően
  • igény szerint szabályozható elszívó teljesítmény frekvenciaváltó segítségével (opcionális)
  • ESTA Quick-Change szűrőcsere rendszer – gyors és pormentes
  • tartós szűrőpatronok nanoszálakkal (leválasztási hatékonyság 99,9%)
  • innovatív előleválasztó rendszer*
  • alacsony impulzusú levegő kilépés az oldalsó kivezetőkön
  • az elkülönített szennyező anyagok pormentes eltávolítása

*folyamatban lévő szabadalom

Speciális változatok

  • frekvenciaváltó az elszívó teljesítmény szabályozására
  • IFA W3 tanúsítvány magas ötvözetű acél hegesztése esetén történő elszíváskor
  • aktívszénbetétek gázok és szagok szűrésére
  • speciális fényezés

FILTOWER szűrőtorony változatok

FILTOWER ECO+

Az ECO+ sorozat szűrőtornyai gondoskodnak a tiszta beltéri levegőről, rendkívül energiatakarékos működés mellett. Ezt az új ESTA EasyControl vezérlés kifinomult érzékelő technológiával kombinálva, valamint frekvenciaváltók használatával biztosítja. Az elszívó teljesítmény manuálisan és automatikusan is szabályozható.

Kivitelezés:

  • ESTA EasyControl vezérlés
  • frekvenciaváltó ventilátor motorokhoz
  • programozható időzítő
  • porérzékelők a nyersgáz és tiszta levegő légterében a teljesítményszabályozáshoz, valamint a hátramaradó por és szűrőszakadás felügyeletéhez
  • töltöttségi szintmérés a gyűjtőtartályban
  • az ECO+ kivitel akár 50%-os energiamegtakarításra képes a hagyományos nyomáskülönbség-szabályozókhoz képest (letöltés)

FILTOWER ECOLIGHT

Az ECOLIGHT változat esetén a felhasználók manuálisan szabályozhatják a szűrőtornyok elszívó teljesítményét. Ez növeli a hatékonyságot és optimalizálja a működési költségeket.

A FILTOWER ECOLIGHT sorozat alapeleme az ESTA EasyControl vezérlő és egy frekvenciaváltó.

Kivitelezés:

  • ESTA EasyControl vezérlés
  • frekvenciaváltó
  • programozható időzítő

FILTOWER ECOTEMP

Az ECOTEMP sorozat szűrőtornyai nemcsak a termelő csarnok tiszta levegőjéről gondoskodnak. A plusz fűtő és hűtő modulnak köszönhetően kellemes klímát biztosítanak a közvetlen munkaterületen.

Kivitelezés:

  • lamellás hőcserélők szükség szerint hűtik vagy fűtik a megszűrt levegőt
  • fokozatmentes hőmérsékletvezérlés
  • környezetbarát megoldás: vízmennyiség 4 m3/h/csatlakozás: 1 hüvelyk
  • alacsony karbantartási költségek hála a hőcserélők tisztagáz-oldali beépítésének
  • kondenzvíz elvezetésére szolgáló csap
  • rozsdamentes acél csepptálca
  • alacsony nyomásveszteség a nagyfelületű hőcserélőknek köszönhetően

FILTOWER 4.0

Intelligensen hálózathoz kapcsolható és ugyanakkor energiatakarékos: A felhasználók a hálózatukhoz csatlakoztathatják a szűrőtornyot. A mérési és működési adatok könnyen és gyorsan feldolgozhatók digitális formában. A hatékony működést az ESTA EasyControl vezérlő mellett a frekvenciaváltók biztosítják.

Kivitelezés:

  • elő van készítve a szűrőtorony ügyféloldali csatlakozása a vállalat saját hálózati infrastruktúrájához
  • minden működési paraméter naplózása
  • minden ECO+ funkciót tartalmaz
  • opcionális: a működési adatok bármikor és bárhonnan visszakereshetőek
  • opcionális: működési adatok ellenőrzése a hibák előfordulásának csökkentése érdekében
  • opcionális: ügyfélre szabott távkarbantartás a szerviz és karbantartás költségeinek csökkentése érdekében

Referencia megtekintése-1

Referencia megtekintése-2



Katalógus megtekintése

FILTOWER F-50 ECOLIGHT

FILTOWER L-100 műszaki adatlap.

FILTOWER L-160 műszaki adatlap.

FILTOWER L-200 műszaki adatlap.

FILTOWER D-100 műszaki adatlap.

FILTOWER D-160 műszaki adatlap.

FILTOWER D-200 műszaki adatlap.

FILTOWER F-100 műszaki adatlap.

FILTOWER F-160 műszaki adatlap.

FILTOWER F-200 műszaki adatlap.

FILTOWER F-100 W3 műszaki adatlap.

FILTOWER F-160 W3 műszaki adatlap.

FILTOWER F-200 W3 műszaki adatlap.

FILTOWER-hez hasonló elszívó berendezéseink:

Szűrőtorony a por, füst és olajköd elszívásához

Az ESTA kínálatában 10 éve szerepel a szűrőtorony, amely a levegő tisztítására alkalmas a termelő -és/vagy gyártóüzemekben. Az ESTA az évek során szerzett légtechnikával kapcsolatos tapasztalatait beépítette az új FILTOWER elnevezésű innovatív készüléksorozatba, és ezáltal az új szűrőtorony ideális megoldást kínál a por, füst és egyben az olajköd elszívására.

Plug&Play csarnokszellőztető rendszer, a helyi elszívás hasznos kiegészítője

A jogszabályok előírják, hogy a veszélyes anyagokat közvetlenül a keletkezés helyén kell elszívni. A helyi elszívás azonban nem mindig elegendő vagy lehetséges. Például a nagy munkadarabok megmunkálásakor az állandó munkahelyi változásokkal az érzékelőelemek nyomon követése nehézkes és időigényes feladat. Továbbá, ha egy hegesztő nem megfelelően helyezi el az elszívó eszközt, akkor a füstrészecskék belépnek az üzem levegőjébe. A személyi védőfelszereléssel nem rendelkező alkalmazottak ezt követően pedig megszűretlen levegőt belélegzik.

Annak érdekében, hogy a munkavállalók számára nagyobb védelmet nyújtsanak, az ESTA kifejlesztette a FILTOWER szűrőtornyot. Továbbá a helyi elszívás használatán kívül a rétegszellőztetés elvének megfelelően működik. Az eredménye pedig a beltéri levegő minőségének jelentős javulása, emellett a törvényi munkahelyi határértékek betartása, valamint egészségesebb foglalkoztatottak.

Filtower számos alkalmazási területen

A Plug & Play csarnokszellőztető rendszerek, a központi csarnokszellőztető rendszerekkel ellentétben, nem igényelnek csővezetékrendszert. A szűrőtornyok teljesen összeszereltek, használatra és szállításra készek, valamint rögtön alkalmas a használatra – csak a szűrőtornyok az áram és sűrített levegő ellátásához szükséges csatlakoztatása szükséges.

A szűrőtorony a következő változatok segítségével bővíthető: eco+ (igényalapú, energiatakarékos vezérlés), ecotemp (integrált fűtő-és hűtőmodul) és a 4.0 (intelligens hálózatépítés az ügyfél hálózati infrastruktúráján keresztül).

Targonca vagy futódaru segítségével a szűrőtornyok könnyen és gyorsan áthelyezhetők. A csarnok nagyságától vagy a munkaállomások számától függően több szűrőtorony berendezést kell telepíteni a teljes beltéri levegő minőségének javítása érdekében.

FILTOWER 50 ecolight 100 160 200
Max. áramlási sebesség m3 / h 5600 10 000 15 000 20 000
Max. vákuum Pa 3300 2800 2800 2800
Feszültség V 400 400 400 400
Motor kW 4 2x3 2x4 2x7,5
Szűrőfelület m2 56 100 160 200
Szűrőelemek db 4 4 4 4
Porgyűjtő tartály l 100-150 150 150 150
Méretek (HxSZxM) mm 2180x3000x2400 2060x1510x2950 2060x1510x3350 2060x1510x3850
Súly kg 445 1100 1200 1500
Zajszint dB(A) 78 71 75 77
